斷路器激光錫焊單站技術方案2024- 09-18 09:28
設備主要配置

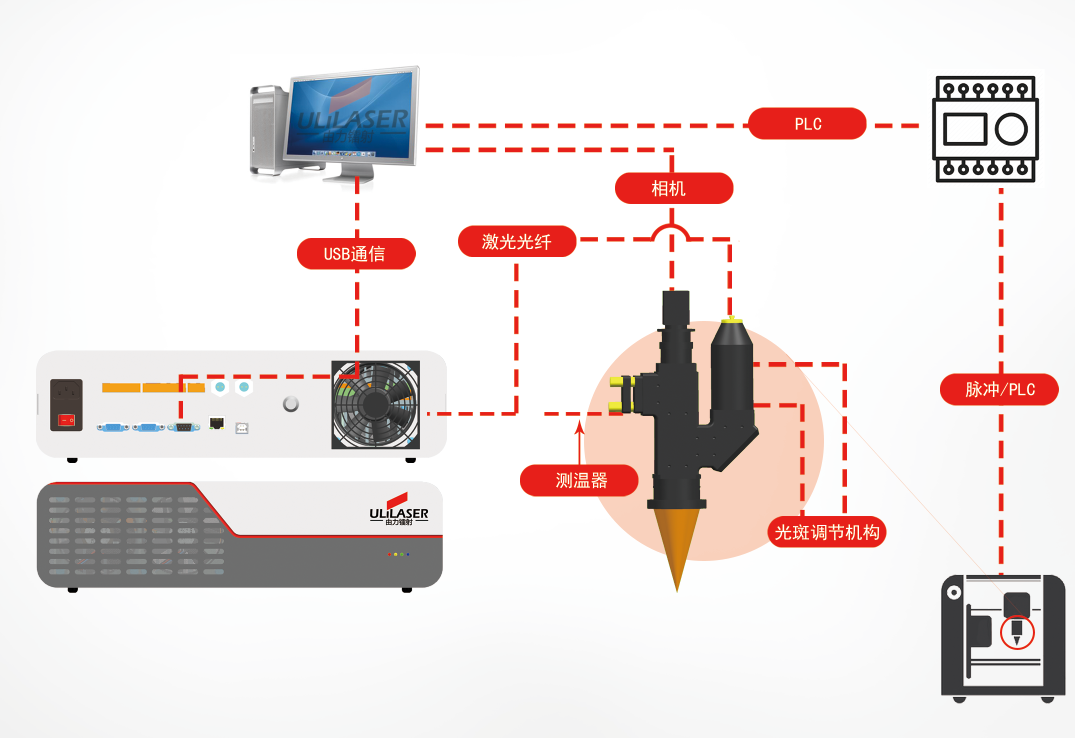

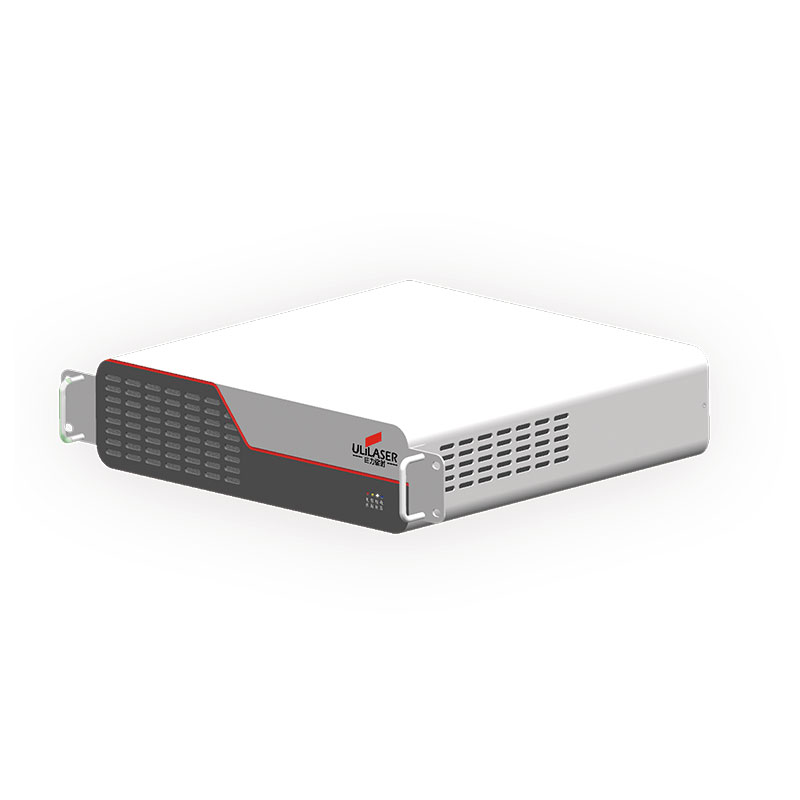

1.閉環溫度控制激光器
主要特點：
- 激光加工恒溫控制 ：對激光加工點溫度實時監控，內部閉環反饋，焊接穩定性好，適應性強;
- PID算法 ：響應迅速，不易燒毀焊點;
- 自整定控制（可選） ： 避免人工整定PID參數造成控制不良;
- 可內建焊接模型 ：根據焊接模型進行最優控制，實現理想曲線焊接;
- 內循環水冷 ：解決外部水冷機的龐大體積問題和純風冷的散熱不高;
- 激光控制 ：激光功率控制電壓高速跟蹤響應，TTL出光信號，兼容所有激光加工軟件;
- 激光功率反饋 ：在線實時功率檢測，讓激光器功率輸出達到超穩定狀態。
2. 高精度帶反饋錫絲供應裝置
適用于高要求，高標準的焊錫需求，特別是對錫量控制較高的工藝要求
-送錫精度為10μm
-反應時間小于 1ms
- 無齒輪，非常耐用
-線性加速度
-可編程
-特別適用于激光加工和短時間焊接
-適用于直徑 0.3 至10 mm 錫經
-24V（1.2A） 電源
-帶送錫反饋編碼器，保障送錫精度
-通過 SolderWireManager 編程
-可儲存 15 個數字程序
- 支持通過外部模擬輸入
-帶狀態顯示的診斷窗口
-通用串口總線
-RS485 接口
